1.带状组织的形成及控制
热变形后亚共析钢中的铁素体和珠光体呈带状分布,如同1所示,称为带状组织。其形成原因主要有两种可能:一种是在两相区温度范围内变形,铁素体沿奥氏体晶界析出后变形伸长,再结晶后奥氏体与铁素体变成等轴晶粒,但其分布仍呈条带状;另一种是热变形中枝晶偏析或夹杂物被拉长,当奥氏体冷却时,偏析区域(如富磷贫碳区域)首先析出铁素体且呈条带状分布,随后铁素体两测的奥氏体区再转变成珠光体,最终成条带状的铁素体加珠光体的混合物,带状组织也使材料产生各向异性,其影响与流线类似。

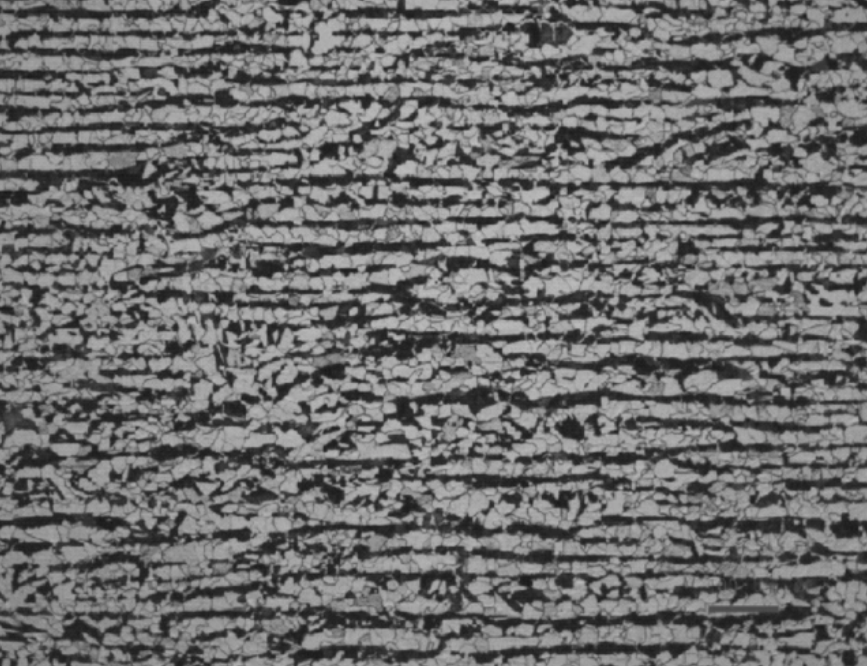

图1、16Mn热轧板材带状组织分布
为防止和消除带状组织,一是不在两相区变形,二是减少夹杂物元素含量,三是采用高温扩散退火,消除元素偏析。对已出现带状组织的材料,可在单相区加热正火处理,予以消除或改善。
2.热变形后的组织控制
热变形材料的机械性能,在相当程度上决定于材料的晶粒度大小,细小晶粒的材料具有高的强韧性,因此要求热变形工艺最终获得细小的晶粒。在热变形中应控制其终止温度、最终变形量和热变形后的冷却速度。采用低的变形终止温度、大的最终变形量和快的冷却速度,可得到细小晶粒,加入微量合金元素,阻碍热变形后的静态再结晶和晶粒长大,也是细化晶粒的有效措施。
为保证服务质量,请尽量联系 前期对接的检测平台试检测老师
