电镜测试
成分分析
高端原位
同步辐射
结构分析
力学测试
硬度测试
光学显微镜
热分析测试
化学分析
食品生物制药
环境检测
物理分析
无损检测
模拟计算
数据分析
科研绘图
机械加工
试样制备
热处理
TEM制样
微波测试与测量
力学测试
硬度测试
光学显微镜
电镜测试
成分分析
高端原位
同步辐射
结构分析
力学测试
硬度测试
光学显微镜
热分析测试
化学分析
食品生物制药
环境检测
物理分析
无损检测
模拟计算
数据分析
科研绘图
机械加工
试样制备
热处理
TEM制样
微波测试与测量
项目介绍
热膨胀法使样品处在一定的温度程序（升／降／恒温及其组合）控制下，在负载力可忽略不计的情况下，测量样品在测试方向上的长度随温度或时间的变化过程。该技术广泛应用在陶瓷材料、金属材料、塑胶聚合物、建筑材料、耐火材料、复合材料领域等；可精确测定材料在程序温度控制下的膨胀与收缩情况；可获得热膨胀系数、软化温度、玻璃化转变温度、相转变等参数。
利用热膨胀仪，可以测量材料的线膨胀与收缩、玻璃化转变温度、软化点温度、 相变温度，研究烧结过程，优化烧结工艺，作反应动力学研究等。
样品要求
1. 标样尺寸：直径6mm，长度25mm。测试样品尺寸尽量与其接近，也可以制成4*4*25或相近尺寸。试样小，长度方向也可12mm。端面与轴线垂直。
2. 准备2-3个平行样品备用。
3. 最大温度范围：室温-1400℃
4. 膨胀量大的样品，请在备注中写明。
结果展示
1、氧化铍样品的升温膨胀过程测试

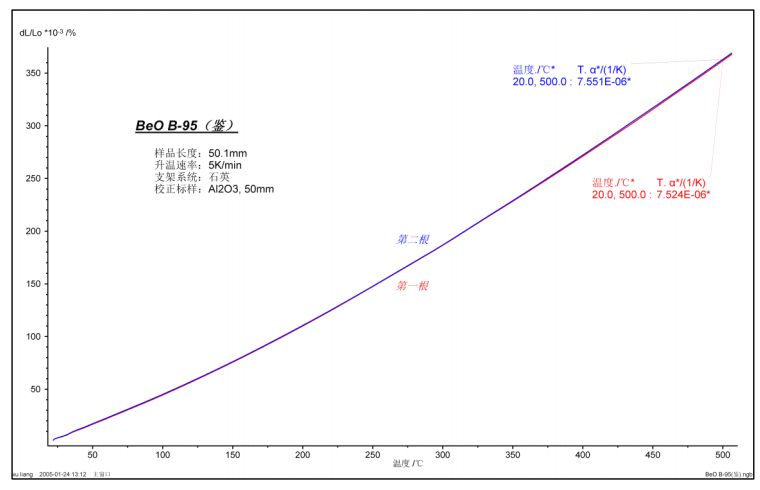

图中标注显示在 20~500℃区间内，样品的 T.Alpha ≈ 7.54×10-6 1/K，即平均每℃ 膨胀 0.000754%。由此推算样品从 20℃到 500℃，长度将会增长（500-20） ×0.000754% = 0.362%，计算结果与图中 dL/L0 纵坐标取值吻合。图中测试了同 一批号的两根样品，所得结果基本吻合。

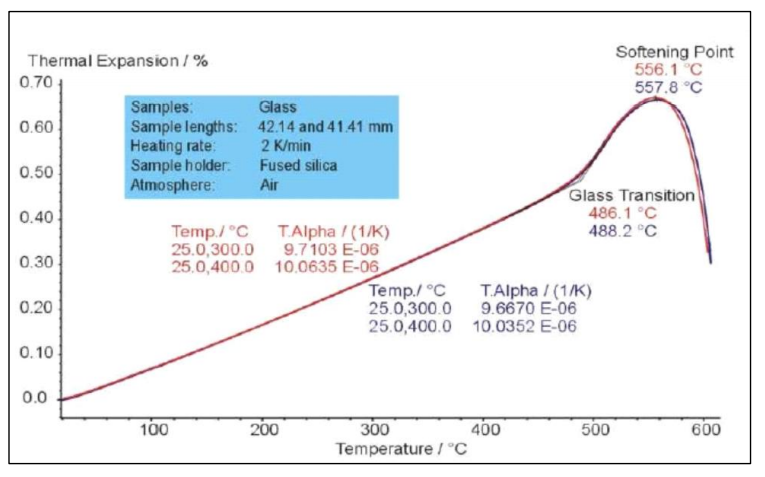

2.玻璃化转变与软化点
3. 烧结

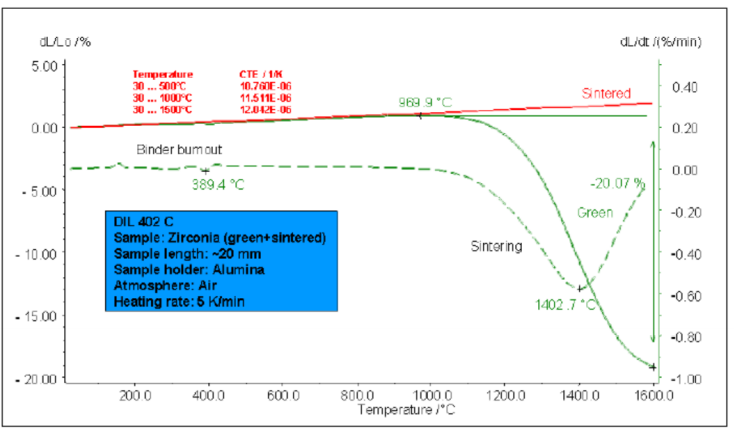

上图比较了氧化锆陶瓷的生坯与烧结成品的测试结果。其中绿色曲线为生坯的升 温测试结果，样品在约 389℃前后有粘合剂的烧失过程，体现为 dL/dt 一阶微分 曲线上的一些小峰；从约 970℃后生坯发生烧结收缩，收缩率 20.07%，dL/dt 峰 温 1402.7℃。红色曲线则为已烧结陶瓷成品的升温测试。
常见问题
400-169-0618
为保证服务质量，请尽量联系前期对接的检测平台试检测老师
